SISTEMA DE ENCENDIDO EN UN VEICULO

SISTEMAS DE ENCENDIDO














Encendido convencional Ofrece un buen funcionamiento para exigencias normales (capaz de generar hasta 20.000 chispas por minuto, es decir puede satisfacer las exigencias de un motor de 4 cilindros hasta 10.000 r.p.m. Para motores de 6 y 8 cilindros ya daría mas problemas). La ejecución técnica del ruptor, sometido a grandes cargas por la corriente eléctrica que pasa por el primario de la bobina, constituye un compromiso entre el comportamiento de conmutación a baja velocidad de rotación y el rebote de los contactos a alta velocidad. Derivaciones debidas a la condensación de agua, suciedad, residuos de combustión, etc. disminuyen la tensión disponible en medida muy considerable.















Encendido con ayuda electrónica Existe una mayor tensión disponible en las bujías, especialmente en los altos regímenes del motor. Utilizando un ruptor de reducido rebote de contactos, puede conseguirse que este sistema trabaje sin perturbaciones hasta 24.000 chispas por minuto. El ruptor no esta sometido a grandes cargas de corriente eléctrica por lo que su duración es mucho mayor lo que disminuye el mantenimiento y las averías de este tipo de encendido. Se suprime el condensador








Encendido electrónico sin contactos Estos modelos satisfacen exigencias aun mayores. El ruptor se sustituye por un generador de impulsos ("inductivo" o de "efecto Hall") que están exentos de mantenimiento. El numero de chispas es de 30.000. Como consecuencia de la menor impedancia de las bobinas utilizadas, la subida de la alta tensión es mas rápida y, en consecuencia, la tensión de encendido es menos sensibles a las derivaciones eléctricas.








Encendido electrónico integral Al quedar suprimidos los dispositivos mecánicos de los sistemas de corrección de avance del encendido por la aplicación de componentes electrónicos, se obtiene mayor precisión en las curvas de avance, que pueden adaptarse cualquiera que sea su ley, cumpliendo perfectamente con la normativa de anticontaminación. El mantenimiento de estos sistemas de encendido es prácticamente nulo







Encendido electrónico para inyección de gasolina En los actuales sistemas de inyección electrónica de gasolina se combinan con un encendido electrónico integral aprovechando muchos de los sensores que les son comunes y la propia unidad de control (UCE) para gobernar ambos sistemas. Dentro de estos sistemas de encendido podemos encontrar los que siguen usando el distribuidor y los que lo suprimen por completo (encendido electrónico estático DIS).







Encendido por descarga de condensador Este sistema que se aplica a motores que funcionan a un alto nº de revoluciones por su elevada tensión en las bujías. La subida rápida en extremo de la tensión de encendido hace a la instalación insensible a derivaciones eléctricas. Sin embargo la chispa de encendido es de muy corta duración.
El fabricante BOSCH hace una clasificación particular de sus sistemas de encendido.







Función
Sistemas de encendido
SZEncendido por bobina
TZEncendido transistorizado
EZEncendido electrónico
VZEncendido totalmente electrónico
Iniciación del encendido
mecánico (ruptor)
electrónica
electrónica
electrónica
Determinación del angulo de encendido según el régimen y estado de carga del motor
mecánico
mecánico
electrónica
electrónica
Generación de alta tensión (bobina)
inductiva
inductiva
inductiva
inductiva
Distribución y transmisión de la chispa de encendido al cilindro correcto (distribuidor)
mecánico
mecánico
mecánico
electrónica
Etapa de encendido(centralita)
mecánico
electrónica
electrónica
electrónica







El circuito de encendido ¿que es?.El circuito de encendido utilizado en los motores de gasolina, es el encargado de hacer saltar una chispa eléctrica en el interior de los cilindros, para provocar la combustión de la mezcla aire-gasolina en el momento oportuno. La encargada de generar una alta tensión para provocar la chispa eléctrica es "la bobina". La bobina es un transformador que convierte la tensión de batería 12 V. en una alta tensión del orden de 12.000 a 15.000. Una vez generada esta alta tensión necesitamos un elemento que la distribuya a cada uno de los cilindros en el momento oportuno, teniendo en cuenta que los motores policilindricos trabajan en un ciclo de funcionamiento con un orden de explosiones determinado para cada cilindro (ejemplo: motor de 4 cilindros orden de encendido: 1-3-4-2). El elemento que se encarga de distribuir la alta tensión es el "distribuidor o delco". La alta tensión para provocar la chispa eléctrica en el interior de cada uno de los cilindros necesita de un elemento que es "la bujía", hay tantas bujías como numero de cilindros tiene el motor.

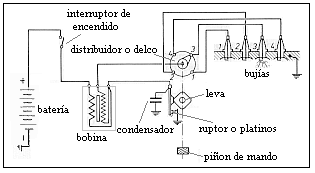

En el esquema inferior vemos un "encendido convencional" o también llamado "encendido por ruptor".












Elementos básicos que componen el circuito de encendido
Esquema eléctrico del circuito de encendido


La bobinaDe la bobina poco hay que decir ya que es un elemento que da pocos problemas y en caso de que falle se cambia por otra (no tiene reparación). La bobina de encendido no es mas que un transformador electrico que transforma la tensión de bateria en un impulso de alta tensión que hace saltar la chispa entre los electrodos de la bujía.
La bobina esta compuesta por un núcleo de hierro en forma de barra, constituido por laminas de chapa magnética, sobre el cual esta enrrollado el bobinado secundario, formado por gran cantidad de espiras de hilo fino de cobre (entre 15.000 y 30.000) debidamente aisladas entre sí y el núcleo. Encima de este arrollamiento va enrrollado el bobinado primario, formado por algunos centenares de espiras de hilo grueso, aisladas entre sí y del secundario. La relación entre el numero de espiras de ambos arrollamiento (primario y secundario) esta comprendida entre 60 y 150.










El conjunto formado por ambos bobinados y el núcleo, se rodea por chapa magnética y masa de relleno, de manera que se mantengan perfectamente sujetas en el interior del recipiente metálico o carcasa de la bobina. Generalmente estan sumergidos en un baño de aceite de alta rigidez dielectrica, que sirve de aislante y refrigerante.Aunque en lo esencial todas las bobinas son iguales, existen algunas cuyas caracteristicas son especiales. Una de estas es la que dispone de dos bobinados primarios. Uno de los bobinados se utiliza unicamente durante el arraque (bobinado primario auxiliar), una vez puesto en marcha el motor este bobinado se desconecta. Este sistema se utiliza para compensar la caida de tensión que se produce durante la puesta en marcha del motor cuando se esta accionando el motor de arranque, que como se sabe, este dispositivo consume mucha corriente. El arrollamiento primario auxiliar se utiliza unicamente en el momento del arranque, mediante el interruptor (I) (llave de contacto C) que lo pone en circuito, con esto se aumente el campo magnético creado y por lo tanto la tensión en el bobinado secundario de la bobina aumenta. Una vez puesto en marcha el motor en el momento que se deja de accionar la llave de arranque, el interruptor (I) se abre y desconecta el el bobinado primario auxiliar, quedando en funcionamiento exclusivamente el bobinado primaria






Para paliar los efectos de caida de tensión en el momento del arranque del motor, algunas bobinas disponen de una resistencia (R) a la entrada del arrollamiento primario de la bobina conectada en serie con el, que es puesta fuera de servicio en el momento del arranque y puesta en servicio cuando el motor ya esta funcionando.

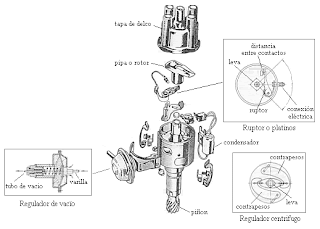

El distribuidor :












también llamado delco a evolucionado a la vez que lo hacían los sistemas de encendido llegando a desaparecer actualmente en los últimos sistemas de encendido. En los sistemas de encendido por ruptor, es el elemento mas complejo y que mas funciones cumple, por que ademas de distribuir la alta tensión como su propio nombre indica, controla el corte de corriente del primario de la bobina por medio del ruptor generandose así la alta tensión. También cumple la misión de adelantar o retrasar el punto de encendido en los cilindros por medio de un "regulador centrifugo" que actúa en función del nº de revoluciones del motor y un "regulador de vació" que actúa combinado con el regulador centrifugo según sea la carga del motor (según este mas o menos pisado el pedal del acelerador)





El distribuidor o delco es accionado por el árbol de levas girando el mismo numero de vueltas que este y la mitad que el cigüeñal. La forma de accionamiento del distribuidor no siempre es el mismo, en unos el accionamiento es por medio de una transmisión piñon-piñon, quedando el distribuidor en posición vertical con respecto al árbol de levas (figura derecha). En otros el distribuidor es accionado directamente por el árbol de levas sin ningún tipo de transmisión, quedando el distribuidor en posición horizontal (figura de abajo).


Encendido con ayuda electrónica El encendido covencional por ruptor se beneficia de la aplicación de la electrónica en el mundo del automóvil, salvando así los inconvenientes del encendido por ruptor que son: la aparición de fallos de encendido a altas revoluciones del motor así como el desgaste prematuro de los contactos del ruptor, lo que obliga a pasar el vehículo por el taller cada pocos km. A este tipo de encendido se le llama: "encendido con ayuda electrónica" (figura derecha), el ruptor ya no es el encargado de cortar la corriente eléctrica de la bobina, de ello se encarga un transistor (T). El ruptor solo tiene funciones de mando por lo que ya no obliga a pasar el vehículo por el taller tan frecuentemente, se elimina el condensador, ya no es necesario y los fallos a altas revoluciones mejora hasta cierto punto ya que llega un momento en que los contactos del ruptor rebotan provocando los consabidos fallos de encendido.
Encendido electrónico sin contactosUna evolución importante del distribuidor o delco vino provocada por la sustitución del "ruptor", elemento mecánico, por un "generador de impulsos" que es un elemento electrónico. Con este tipo de distribuidores se consiguió un sistema de encendido denominado: "Encendido electrónico sin contactos" como se ve en el esquema de la figura inferior..




El distribuidor dotado con "generador de impulsos" es igual al utilizado en los sistemas de encendido convencionales, es decir, cuenta con los elementos de variación del punto de encendido ("regulador centrifugo" y "regulador de vació") y de mas elementos constructivos. La diferencia fundamental esta en la sustitución del ruptor por un generador de impulsos y la eliminación del condensador.El generador de impulsos puede ser de tipo: "inductivo", y de "efecto Hall".
El generador de impulsos de inducción: es uno de los mas utilizados en los sistemas de encendido. Esta instalado en la cabeza del distribuidor sustituyendo al ruptor, la señal eléctrica que genera se envía a la unidad electrónica que gestiona el corte de la corriente de el bobinado primario de la bobina para generar la alta tensión que se manda a las bujías. El generador de impulsos esta constituido por una rueda de aspas llamada rotor, de acero magnético, que produce durante su rotación una variación del flujo magnético del imán permanente que induce de esta forma una tensión en la bobina que se hace llegar a la unidad electrónica. La rueda tiene tantas aspas como cilindros tiene el motor y a medida que se acerca cada una de ellas a la bobina de inducción, la tensión va subiendo cada vez con mas rapidez hasta alcanzar su valor máximo cuando la bobina y el aspa estén frente a frente (+V). Al alejarse el aspa siguiendo el giro, la tensión cambia muy rápidamente y alcanza su valor negativo máximo (-V) . En este cambio de tensión se produce el encendido y el impulso así originado en el distribuidor se hace llegar a la unidad electrónica. Cuando las aspas de la rueda no están enfrentadas a la bobina de inducción no se produce el encendido.

El generador de impulsos de "efecto Hall" se basa en crear una barrera magnética para interrumpirla periódicamente, esto genera una señal eléctrica que se envía a la centralita electrónica que determina el punto de encendido. Este generador esta constituido por una parte fija que se compone de un circuito integrado Hall y un imán permanente con piezas conductoras. La parte móvil del generador esta formada por un tambor obturador, que tiene una serie de pantallas tantas como cilindros tenga el motor. Cuando una de las pantallas del obturador se sitúa en el entrehierro de la barrera magnética, desvía el campo magnético impidiendo que pase el campo magnético al circuito integrado. Cuando la pantalla del tambor obturador abandona el entrehierro, el campo magnético es detectado otra vez por el circuito integrado. Justo en este momento tiene lugar el encendido. La anchura de las pantallas determina el tiempo de conducción de la bobina.

Esquema de un generador de impulsos de "efecto Hall"








y señal eléctrica correspondiente.
Para distinguir si un distribuidor lleva un generador de impulsos "inductivo" o de "efecto Hall" solo tendremos que fijarnos en el numero de cables que salen del distribuidor a la centralita electrónica. Si lleva solo dos cables se trata de un distribuidor con generador de impulsos "inductivo", en caso de que lleve tres cables se tratara de un distribuidor con generador de impulsos de "efecto Hall".Para el buen funcionamiento del generador de impulsos hay que comprobar la distancia entre la parte fija y la parte móvil del generador, que siempre deben de mantener la distancia que nos preconiza el fabricante.

Encendido electrónico integral Una vez mas el distribuidor evoluciona a la vez que se perfecciona el sistema de encendido , esta vez desaparecen los elementos de corrección del avance del punto de encendido ("regulador centrifugo" y "regulador de vació") y también el generador de impulsos, a los que se sustituye por componentes electrónicos. El distribuidor en este tipo de encendido se limita a distribuir, como su propio nombre indica, la alta tensión procedente de la bobina a cada una de las bujías.

El tipo de sistema de encendido al que nos referimos ahora se le denomina: "encendido electrónico integral" y sus particularidades con respecto a los anteriores sistemas de encendido son el uso de:




Un generador de impulsos del tipo "inductivo",






Esta constituido por una corona dentada que va acoplada al volante de inercia del motor y un captador magnético frente a ella.El captador esta formado por un imán permanente, alrededor esta enrollada una bobina donde se induce una tensión cada vez que pasa un diente de la corona dentada frente a el. Como resultado se detecta la velocidad de rotación del motor. La corona dentada dispone de un diente, y su correspondiente hueco, más ancho que los demás, situado 90º antes de cada posición p.m.s. Cuando pasa este diente frente al captador la tensión que se induce es mayor, lo que indica a la centralita electrónica que el pistón llegara al p.m.s. 90º de giro después.


Un captador de depresión

Tiene la función de transformar el valor de depresión que hay en el colector de admisión en una señal eléctrica que será enviada e interpretada por la centralita electrónica. Su constitución es parecido al utilizado en los distribuidores ("regulador de vació"), se diferencia en que su forma de trabajar ahora se limita a mover un núcleo que se desplaza por el interior de la bobina de un oscilador, cuya frecuencia eléctrica varia en función de la posición que ocupe el núcleo con respecto a la bobina.

La centralita electrónica
La centralita del "encendido electrónico integral" recibe señales del captador o generador de impulsos para saber el numero de r.p.m. del motor y la posición que ocupa con respecto al p.m.s, también recibe señales del captador de depresión para saber la carga del motor. Ademas de recibir estas señales tiene en cuenta la temperatura del motor mediante un captador que mide la temperatura del refrigerante (agua del motor) y un captador que mide la temperatura del aire de admisión. Con todos estos datos la centralita calcula el avance al punto de encendido.


El captador de picado

En estos sistemas de encendido en algunos motores se incluye un captador de picado que se instala cerca de las cámaras de combustión, capaz de detectar en inicio de picado. Cuando el par resistente es elevado (ejemplo: subiendo una pendiente) y la velocidad del un motor es baja, un exceso de avance en el encendido tiende a producir una detonación a destiempo denominada "picado" (ruido del cojinete de biela). Para corregir este fenómeno es necesario reducir las prestaciones del motor adoptando una curva de avance inferior. El captador de picado viene a ser un micrófono que genera una pequeña tensión cuando el material piezoeléctrico del que esta construido sufre una deformación provocada por la detonación de la mezcla en el interior del cilindro del motor..




a.- nivel de presión dentro del cilindrob.- señal que recibe la ECUc.- señal generada por el sensor de picado

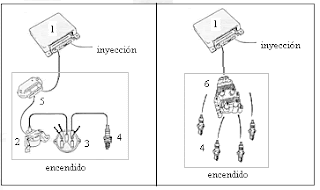

Encendido electrónico para inyección de gasolina.Los actuales sistemas de inyección electrónica de gasolina se combinan con un encendido electrónico integral aprovechando muchos de los sensores que les son comunes y la propia unidad electrónica de control UCE para gobernar ambos sistemas.Se utilizan dos tipos de encendido electrónico: el convencional (figura de abajo izquierda) con distribuidor, en el que la UCE determina el instante de salto de chispa en cada cilindro y el distribuidor reparte la chispa a cada bujía en el orden de encendido adecuado, y el encendido electrónico estático (DIS) que suprime el distribuidor. El sistema de encendido DIS (figura de abajo derecha) usa una bobina doble con cuatro salidas de alta tensión.
1- UCE.2- Bobina.3- Distribuidor o delco.4- Bujías.5- Amplificador.6- Bobina doble con 4 salidas.Amplificador: tiene la función de amplificar la señal de mando que manda la UCE a la bobina.

El utilizar este tipo de bobinas tiene el inconveniente de la chispa perdida. Como sabemos estas bobinas hacen saltar chispas en dos cilindros al mismo tiempo, cuando solo es necesaria una de ellas, la chispa perdida puede provocar explosiones en la admisión en aquellos motores de elevado cruce de válvula.

Para evitar este problema se usa una bobina por cada cilindro (figura inferior). todas ellas controladas por la ECU, también tiene la ventaja este sistema de suprimir los cables de alta tensión que conectan las bobinas con las bujías. Para saber mas sobre este sistema
visita este documento.


Encendido electrónico por descarga de condensadorEste sistema llamado también "encendido por tiristor" funciona de una manera distinta a todos los sistemas de encendido tratados hasta aquí. Su funcionamiento se basa en cargar un condensador con energía eléctrica para luego descargarlo provocando en este momento la alta tensión que hace saltar la chispa en las bujías.Este tipo de encendido se aplica en aquellos vehículos que funcionan a un alto nº de revoluciones como coches de altas prestaciones o de competición, no es adecuado para los demás vehículos ya que tiene fallos de encendido a bajas revoluciones. La chispa de encendido en las bujías resulta extraordinariamente intensa. aunque su duración es muy corta, lo que puede provocar fallos de encendido, para solucionar este inconveniente se aumenta la separación de los electrodos de las bujías para conseguir una chispa de mayor longitud.El transformador utilizado en este tipo de encendido se asemeja a la bobina del encendido convencional solo en la forma exterior, ya que en su construcción interna varia, sobre todo la inductancia primaria que es bastante menor.Como se ve en el esquema inferior el distribuidor es similar al utilizado en los demás sistemas de encendido, contando en este caso con un generador de impulsos del tipo de "inductivo". Dentro de la centralita electrónica tenemos una fuente de tensión continua capaz de subir los 12V. de batería a 400V. También hay un condensador que se cargara con la emergía que le proporciona la fuente de tensión, para después descargarse a través de un tiristor sobre el primario del transformador que generara la alta tensión que llega a cada una de las bujías a través del distribuidor. Como se ve aquí el transformador de encendido no tiene la misma misión que la bobina de los sistemas de encendido mediante bobina, pues la energía no se acumula en el transformador, sino en el condensador.

BujíasPara el final de este articulo dejamos este elemento que es el encargado de hacer saltar la chispa eléctrica entre sus electrodos, para inflamar la mezcla de aire-combustible situada dentro de la cámara de combustión en el cilindro del motor. La parte mas importante de las bujías son los electrodos que están sometidos a todas las influencias químicas y térmicas que se desarrollan dentro de la cámara de combustión, incidiendo notablemente sobre la calidad de la chispa y por tanto sobre el encendido. Para proteger los electrodos de las condiciones adversas en las que debe trabajar y por lo tanto prolongar su duración, se emplean en su fabricación aleaciones especiales a base de níquel, mas manganeso, silicio y cromo con el propósito de elevar el limite de temperatura de trabajo
Grado térmico de las bujías:




es la característica mas importante de las bujías y esta en función de la conductibilidad térmica del aislador y los electrodos, también depende del diseño del aislante (largura y grosor en su parte inferior, junto a los electrodos). En general el grado térmico de las bujías deberá ser mayor, cuanto mayor sea la potencia por litro de cilindrada de un motor.Según el grado térmico las bujías se dividen en:
Bujía fría.La bujía fría o de alto grado térmico esta formada en general por un aislante corto y grueso en su parte inferior, para que la evacuación del calor se efectué mas rápidamente, utilizandose en motores de gran compresión (mayor de 7/1) y altas revoluciones.
Bujía calienteLa bujía caliente o de bajo grado térmico tiene el aislador largo y puntiagudo, efectuandose la evacuación de calor mas lentamente; se utiliza en motores de baja compresión (menor de 7/1) y pocas revoluciones.Como se puede apreciar esta clasificación de las bujías hoy en día y desde hace bastantes años no es viable, dadas las circunstancias extremadamente contrapuestas de funcionamiento del motor en circulación urbana (bajas revoluciones y muchos arranques y paros), o en autopistas (altas revoluciones mantenidas durante largo tiempo). Fue necesaria la ampliación de la gama de grado térmico para conseguir una bujía que funcione correctamente en ambos condiciones, se llego así a las bujías "multigrado", que abarcan varios grados térmicos.

Si desenroscamos la bujía de la culata y nos fijamos en el estado y color de los electrodos, podemos saber en que condiciones esta trabajando el motor, por ejemplo: quema mucho aceite, encendido adelantado etc. Visita este documento para saber interpretar las causas.

Tipos de bujías:

Bujías estándar: Los electrodos sobresalen de la bujía, tienen buen contacto con la mezcla y gran reserva al desgaste por quemadura, empleandose en vehículos de serie. La bujía de la figura (A). tiene un fácil reglaje de sus electrodos, no así la (B) que por su disposición dificulta el reglaje de los electrodos, pero tiene la ventaja de facilitar el encendido con el motor a ralentí.La bujía (C) se usa en motores de dos tiempos, tiene fácil contacto con la mezcla, gran reserva al desgaste y fácil arranque en ralentí, pero no permite reglaje ninguno.

Bujías especiales: entre ellas tenemos las de electrodos interiores (no sobresalen de la bujía), empleadas en vehículos de competición. No presentan riesgos de sobrecalentamiento, no tienen reserva al desgaste por quemadura ni permiten reajuste de sus electrodos.Otra bujía especial es la de electrodo de masa en platino, el cual presenta varias ventajas, entre ellas su insensibilidad a los ataques químicos procedentes de la combustión de la mezcla, por lo que la duración en kilómetros de estas bujías es mucho mayor. La distancia entre electrodos se puede reglar. La desventaja de esta bujías es que son bastante caras.
